T rützschler ha integrado el sistema de espectrograma automático - una herramienta importante para todas las fábricas de hilados - en el control de maquinaria de las cardas de Trützschler TC 03 y los manuares de estiraje TD 03.

La producción de cinta de cardas y cinta de manuares envuelve un número de elementos de las máquinas. Estás son básicamente rodillos impulsados por correas de banda, las cuales tienen mucha influencia en la calidad de la cinta.

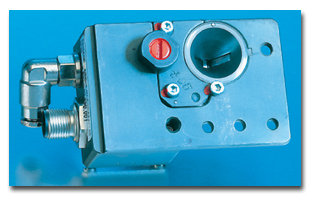

Los problemas de calidad ocurren cuando el rodillo corre en falso o la napa es dañada. Esto es notable en la cinta como fluctuación en masa. Estas fluctuaciones en masa se muestran claramente como errores en el hilo, en el tejido de punto y en el tejido entrecruzado. Para detectar errores a tiempo, la cinta de la carda y el manuar son escaneadas continuamente con la ayuda de un embudo medidor.

La señal resultante es evaluada, y con éstas señales un espectrograma es preparado. La fluctuación en masa de la cinta es registrada sobre una longitud de onda en el espectrograma. Su fluctuación en masa de forma periódica puede ser notada en forma de “pico”.

Desde hace muchos años las cardas y los manuares de Trützschler son equipadas con funciones para registrar y mostrar automáticamente los espectrogramas. Para que sea posible determinar cuál de todos los elementos envueltos en el progreso de la producción es responsable del mal funcionamiento, por ejemplo: para la aparición de un “pico”, un extenso conocimiento de la estructura de la máquina, de las revoluciones actuales, velocidades, bosquejo y intercomunicación es necesaria.
