Defectos Típicos en Manufactura de Hilos Flameados

La empresa Uster está ofreciendo su nueva sistema Perfil de Hilo de Fantasía que permite la evaluación precisa de los parámetros de calidad de los hilados flameados.

Condensado de un artículo de Sandra Edalat-Pour, Uster Technologies AG, Uster, Suiza

E n junio del 2007, fue introducida al mercado la nueva herramienta de evaluación para el Uster® Tester 5, denominada Fancy Yarn Profile (Perfil de Hilo de Fantasía), y la cual satisface los requerimientos de los productores de hilos con gatas (flameados), los tejedores de punto, los comerciantes y los vendedores al detal.

Por una parte, las características de los hilados flameados son determinadas con precisión, lo cual es necesario para las negociaciones entre los productores de hilados flameados y sus clientes. Por otro lado, el hilandero puede usar los resultados de las mediciones para controlar y mejorar su calidad todos los días, de máquina a máquina y de lote a lote. Con esta herramienta de evaluación, Uster Technologies establece el estándard para la medición de los hilados flameados en la industria textil.

Hilados flameados

Los hilados flameados se usan en la actualidad en toda clase de productos textiles. Por lo tanto, existe el requerimiento de contar con un método preciso y estandarizado para medir esta clase de hilados.

Además de los desafíos a los que se enfrenta en la actualidad la industria fabricante de hilados flameados, los hilanderos han revelado los problemas más frecuentes a los que se tienen que encarar en su producción diaria. Estos son los siguientes:
•    Hilados flameados que no satisfacen los requerimientos o estándares establecidos;
•    Colocación al azar del efecto de gata intentado;
•    Mezclado de hilados (bobinas erróneas);
•    Patrones repetidos/ajuste equivocado del programa de flameado;
•    Disminución de la masa antes o después de la gata;
•    Definición de los ajustes para diferentes sistemas de inserción de gatas que podrían producir el mismo hilo flameado; y
•    Relacionando los ajustes del sistema de inserción de gata a las características o parámetros de un hilo de gata y relacionándolos eventualmente a la apariencia del tejido.

El Uster® Tester 5 Fancy Yarn Profile fue desarrollado especialmente para ayudar a los hilanderos con tales clases de problemas con el fin de poder establecer un manejo cualitativo para los requerimientos especiales de los hilados flameados. Los siguientes ejemplos presentan algunos de estos defectos y se ofrecen recomendaciones de cómo se pueden detectar los mismos para poder eliminarlos.


Gatas perdidas en una larga distancia

Esto se puede considerar como un defecto serio, ya que tiene efectos dañinos en la apariencia del tejido más adelante.

Producción incorrecta de las gatas

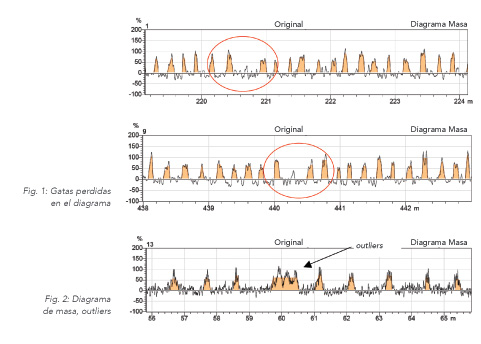

En la Fig. 1 se ve un ejemplo de un hilo que contiene ciertas gatas que no fueron producidas correctamente, o sea, que el incremento de la masa de las gatas fue demasiado lento. Un posible origen para este defecto puede ser cuando el mando del sistema de inserción de la gata no es lo suficientemente fuerte como para producir las gatas a lo largo de toda la máquina como se define en el programa de gatas. Además, esta clase de defecto es visible en la apariencia del tejido más adelante.

Outliers

Un “outlier” se define como una gata que no cumple con las especificaciones definidas en relación a la longitud de la gata y al incremento de la masa de la gata. Los “outliers” se pueden detectar fácilmente en el diagrama de esparcimiento de las gatas o en la tabla de resultados como número de “outliers” por kilometro.

Para obtener estos datos, las poblaciones se deben definir en el Diálogo de Configuración del Hilo flameado (Fancy Configuration Dialog). La definición de estas poblaciones se parece a las especificaciones de las gatas, o sea, el tamaño de las gatas que se puede esperar.

Analizando el diagrama de las masas (Fig. 2), se pueden ver obviamente las razones para estos “outliers”: a menudo, las gatas no fueron separadas claramente durante la producción, o sea faltó el hilo básico colocado entre las gatas.

Uster recomienda poblaciones definidas para los hilos de gatas incluso si un solo tipo de gata es producido en un hilo. Solamente si una población es definida, el número de “outliers” es presentado en la tabla de resultados.

Mezclado de hilados

Un serio defecto es el mezclado de hilados, o sea, bobinas erróneas son enrolladas juntas en la máquina de bobinado. Esto lleva a cambios severos en el tejido y por lo tanto deben ser detectados y eliminados tan pronto como sea posible. En este caso, el mezclado de dos hilos es visible en el diagrama de la masa así como también en el diagrama de la secuencia.

Defectos periódicos

Al igual que en los hilados regulares, es posible que los hilados flameados tengan también defectos periódicos debidos a partes defectuosas en el giro de la máquina de hilatura o de partes giratorias de procesos anteriores. Hasta ahora, el espectrograma de la masa presenta la información del hilo de acuerdo a la medición del mismo.

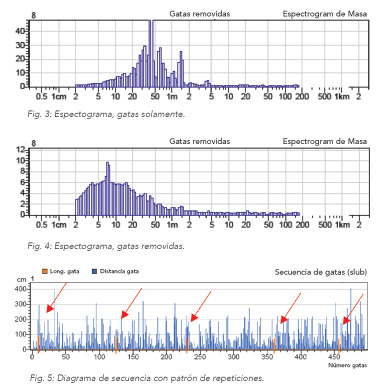

Sin embargo, con el Nuevo “Fancy Yarn Profile” es posible separar el hilo en hilo básico y en gatas. Esto puede ser especialmente útil en el caso del espectrograma. Las Fig. 3 y 4 muestran dos espectrogramas en donde el hilado es partido entre el hilado básico (gatas removidas) y las gatas solamente.

Al analizar los dos espectrogramas separados (Fig. 3 y 4), es obvio que el espectrograma de “ gatas removidas” revela un defecto periódico en el hilo básico derivado de un rodillo frontal defectuoso en la máquina de hilatura por anillos. Esto no hubiera podido ser detectado con el espectrograma regular, el cual combina el espectrograma de hilo básico y el espectrograma de las gatas.

El espectrograma de “gatas solamente” muestra la variación de la distancia de centro a centro entre las gatas. Con esta herramienta, se hace fácil la detección de los defectos periódicos incluso en los hilados flameados.

Patrones repetidos

Uno de los defectos más críticos son los patrones repetidos, los cuales son causados por ajustes erróneos del programa de los hilos flameados. Estos no pueden ser reconocidos en el diagrama regular de cualquier valor numérico, sino que pueden ser detectados solamente en el diagrama de secuencias.

La Fig. 5 muestra el diagrama de secuencias de un hilado flameado. Se puede ver que en alrededor de cada 100-120 posiciones, el patrón se repite automáticamente, lo que conduce a un patrón de disturbios en el tejido más adelante. Idealmente, los hilados flameados no deberían mostrar ningún patrón de repeticiones cuando el programa de gatas se repite al azar.

Conclusión

La medición de los hilados flameados es un campo complejo que debe ser estudiado cuidadosamente. La nueva opción para su evaluación, el “Fancy Yarn Profile” del Uster® Tester 5 apoya el análisis y la producción diaria de estos hilados con el fin de prevenir defectos y para garantizar que los hilados flameados cumplan con los requerimientos definidos.

Por encima de todo, el “Fancy Yarn Profile” sirve a la industria textil al proveer resultados exactos para todos los parámetros claves de un hilado flameado para una comunicación clara entre los socios. De esta manera, el “Fancy Yarn Profile” sirve como el estándar para los hilados flameados.
